配电房动力环境监控功能需求
发布时间:2023-07-28
0
文章简介:
本技术解决方案是综合并依据相关规定标准的各项电力站房技术标准与规范,并结合我司在电力领域的案例总结、设备监控系统的研发、设计、生产及建设施工经验,依托本公司高效的技术研发力量,针对各地区差异化的智能变电站智能配电室、数字开关站的项目特点而提炼的。通过历年来对众多的电力站房现场调研和需求整理,确认方案功能如下 (可按需选配):

序号 子系统 功能实现
1 温湿度监控 用于监测环境温度、湿度值
2 空调监控 对空调的运行参数及状态进行实时监测,远程启停控制
3 除湿机控制 联动当前环境湿度值,越设定值自动启停
4 气体监测 用于监测各类气体的浓度值,可选配。六氟化疏(SF6)、氧气(O2).甲烷(CH).
一氧化碳(0)、臭氧(O3)等
5 风机控制 联动气体浓度值,越设定值自动启停
6 漏水监控 用于监测站房重点区域的漏水情况,如门窗、空调漏水
7 水位监测 用于监测电缆沟内的水位值等
8 水系控制 联动电缆沟水位值,越设定值自动启停,控制水系排水
9 断路潜机构箱温湿度监测 用于监测室外断路器机构箱的内部环境温度、湿度值
10 具器柜温湿度监测 用于监测安全工具器柜内的温度、湿度值
11 三相电监测 用于监测电力站房输入市的运行参数
12 防雷监测 用于监测避雷器的实时状态、计数值
13 变压器温控 用于监测变压器电气节点温度等
14 电缆测温 用于监测进出线的电缆触头温度
15 红外探测 用于监测站房内的人员入侵情况
16 烟雾探测 用于监测站房内的火警监测
17 视频监控 用于监控站房内外各区域的视频画面
18 门禁门磁 用于监控人员进出站房的记录、闯入记录
19 电子围栏监测 用于监测人员闯入
20 驱鼠监控 对入侵的鼠类等小动物进行驱离

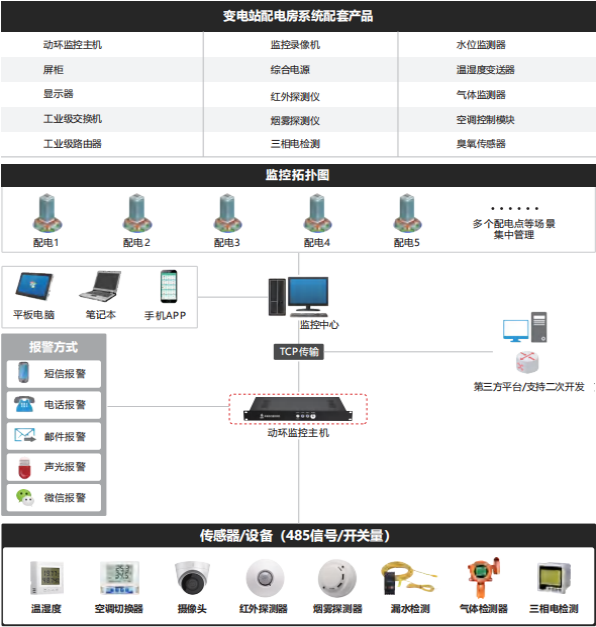

1. 整体技术架构分为:应用层、传输层、采集层、扩展。
2. 应用层:应用层即变电站辅助控制软件系统,采用B/S、C/S架构,集通信互联、数据采集和远程控制于一体的用户端集中监控软件,业务应用层为用户提供各类应用入口,包括:数据展示、远程控制、报警管理、查询检索、报表统计、事件日志等功能,同时具备良好的可扩展性,无缝对接现有设备及系统。
3. 传输层:核心监控主机与前端采集传感器的数据传输,通过RS485/DI/DO接口,Modbus协议,与前端采集传感器通信交互、核心监控主机将采集数据集中上传到后台监控软件中心,采用TCP/IP协议,以光纤、宽带为载体传输。
4. 采集层:前端采集传感器层,由前端传感器采集环境、动力、安全等监控信息,与监控主机进行信息交互、展示、处理等,同时可联动可控设备进行智能联动。
5. 扩展:系统对站所内原有设备和系统进行无缝对接,不影响其他系统相关数据和功能,同时还可扩展接入视频、消防、动力设备监控等。
