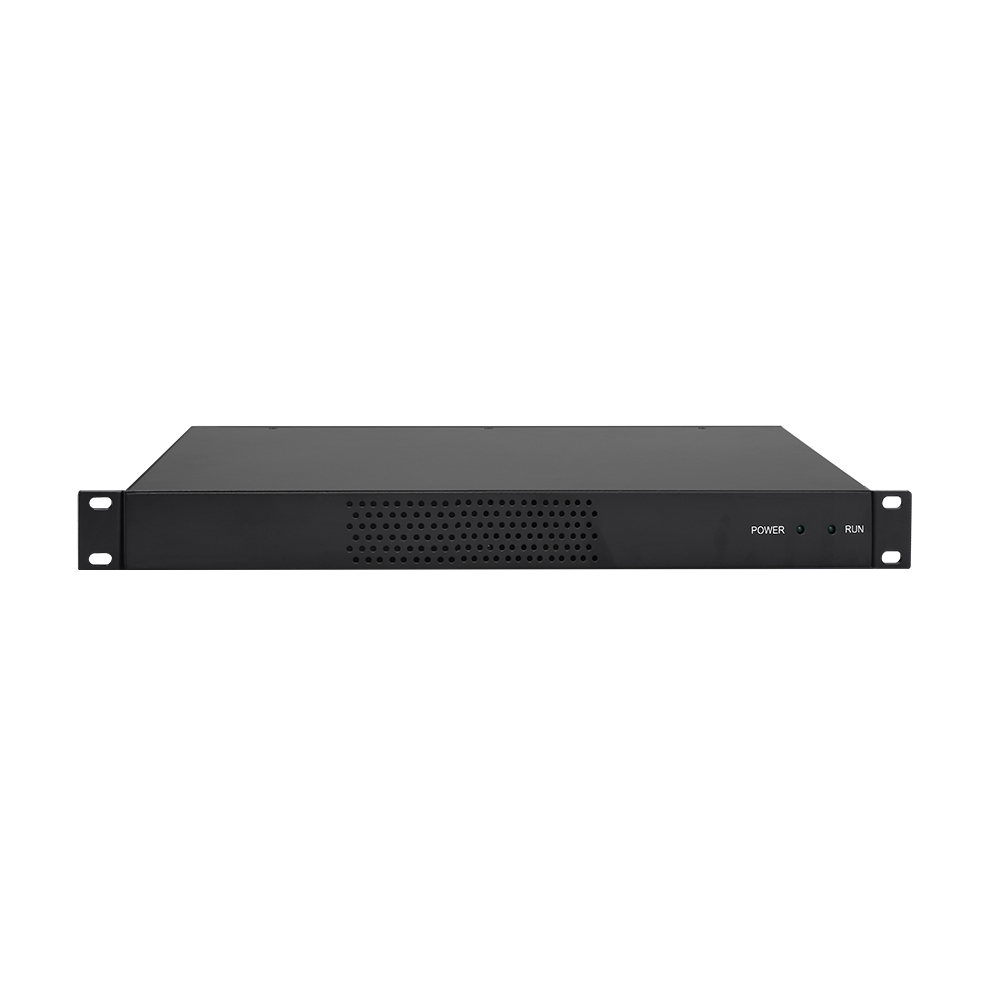

动力环境监控一体机SPD-U03_1
SPD-U03_1嵌入式一体化监控主机,采用行业19寸机架式安雯结构,主机安全性高,可用到机密、高安全性要求场所,提供开放的数据接口,可以进行二次开发,并提供相关技术支持。

全国热线
189-0300-8674
立即咨询
0
1.1系统概述
        SPD-U03_1嵌入式一体化监控主机,接口采用标准的网口、RS485/等标准化接口,标准行业19寸机架式安雯结构。外接的传感器设备的供电部分由监控主机进行供电,无需额外供电。配合动环软件可以实现配电监控、UPS监控,停电监控、空调监控、漏水监控、视频监控、门禁监控、温湿度监控、烟感监控、防盗监控等。警情发生时可实现声光报警、短信报警、电话语音报警、邮件报警等报警方式。实现监控报警并联动控制功能,内嵌WEB软件。用户通过IE浏览器查看环境、设备参数、报警、报表等信息,无人值守现场、仓库等场景的动力、环境、安全及网络的一体化监控而设计。实现了机房设备的统一监控,减轻了机房维护人员负担,提高了系统的可靠性,实现了机房的科学管理位置确认。

动力环境监控一体机,机房监控
1.2主要功能
        综合管理。对机房所有环境设备进行监视,使操作人员可及时发现设备故障或隐患,并根据处理提示及时采取措施,减少不必要的损失监视配电系统的状况,对配电系统的一次配电、二次配电的每个开关工作状态进行监视,对配电系统的进线电压、电流、频率等参数用图形或数值直观地是示在界面上,可记录历史曲线监视UPS系统的运行状况,全面诊断UPS每个部件状况,监测整流器,逆变器、电池、旁路等部件的电压、电流、频率及负载有效峰值指数。
监视空调系统的运行状况,监视空调内部部件的状态及参数,操作空调开启与停止,设定空调温度和湿度设定值。当空调发生事件或故障,系统自动切换到报警画面,并作语音报警和处理提漏水检测系统,对机房内有水管或水源的区域(空调机的进、排水、暖气片)进行监视,防止有水渗漏所采用的漏水检测系统。
1.3 产品特性与接口
(一)采用工业级CPU处理器。
(二)便于扩展:可扩展插卡,即插即用,适合模块化机房无需任何跳线。
(三)安装方便:标准1U机架式设计安装。
(四)外自供电:自带对外供电接口,支持给设备直接供电,简化接线。
(五)运行稳定:工业级元器件选型,机箱全钢结构设计。
(六) 特有如下服务
1)小秘书提示服务,可以定时(每天/每星期/每月)通过短信报告监控系统的工作状态,让客户了解最近一段时间范围内机房是否正常,传感器(温度、漏水、烟雾等)是否有报警发生。
2)系统监视服务,当系统的设置参数发生改变时通知客户,以防止某些非人为因素而致监控失效。高稳定系统+超强纠错造就高可靠系统!
1.4 开放式系统
我们为客户提供开放的数据接口,支持MODBUS_RTU协议;SNMP协议,MODBUS_UDP协议,MODBUSTCP协议,客户可以进行二次开发,并提供相关技术支持。
 动力环境监控一体机,机房监控

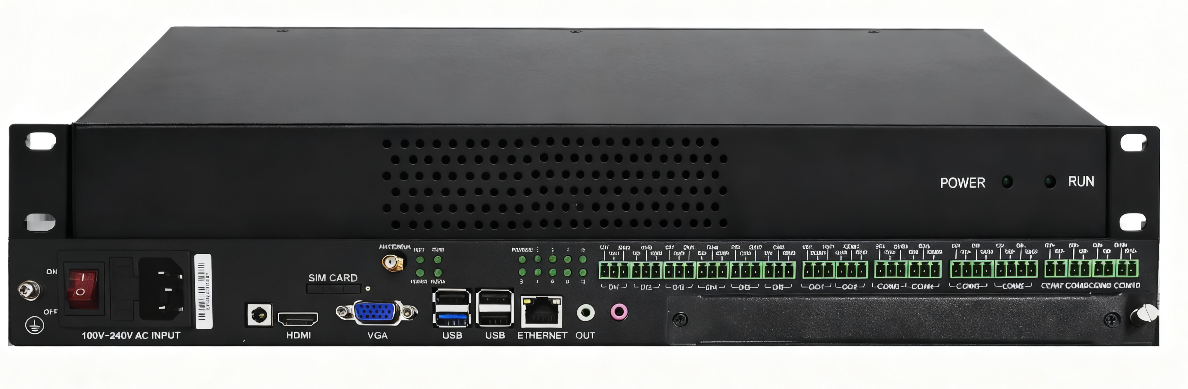

1.5接口示意图

1. 电源开关:接电之后控制主机的开关电
2. 电源接口:主机100V~220V电源供电
3. 12V电源输入:主机12V电源供电,有一路12V后备电源接口
4. HDMI接口:高清多媒体接口,接入显示器
5. SIM卡槽:SIM卡槽,可插入中国移动、联通、电信的手机卡
6. VGA接口:VGA标准输出数据的专用接口,接入显示设备
7. 天线接口:连接厂家提供的GPRS天线头增强信号
8. 4路USB接口:规范电脑与外部设备的连接和通讯连接鼠标、键盘等
9. 网口:连接网线,路由器等
10. 音频输入输出:绿色连接音响耳机,粉红色连接话筒麦克风
11. 6路开关量输入:可接入6路开关量接口传感器,例如:烟感、红外、漏水等
12. 2路继电器输出:2路继电器输出可接入声光报警,联动消防设备
13. 2路RS232接口:连接电脑设备,连接RS232传感器设备
14. 2路RS485接口带12V输出:可以连接温湿度、气体、三相电表等RS485接口4路RS485接口:可以连接UPS、精密空调、除湿机等RS485接口

1.6标准配置SPD-U03_1动环主机外形尺寸及技术参数





硬件配置

CPU J1900(可选配更高性能CPU)
内存 1xSO-DIMM,DDR3 1333MHz Memory,4G(可选配8G)
硬盘 机械硬盘500G (可增加硬盘容量或者选配固态硬盘)
以太网口 1个10/100/1000M以太网口
串口 2个RS232,6个RS485串口
IO通道 6DI 2 DO
USB 4个USB口
GSM短信猫 1个


工作条件
电源输入 AC 220V(可选配双电源输入)
功耗 <80W
环境温度 -10℃~50℃
环境湿度 10%~90%RH,无凝露

EMC指标
静电防护 接触放电:±6KV;空气放电:±8KV
EFT防护 ±2KV
外形结构 长×宽×高 440MM × 280MM × 44MM
安装方式 1U标准机架安装 前面板或后面板机架安装
